转炉煤气是钢铁企业内部中等热值的气体燃料， 重要的二次能源。

提高转炉煤气的回收率，不仅能有效的降低炼钢工序生产成本，增加经济效益，而且能极大的降低转炉煤气放散造成的环境污染，实现清洁生产。转炉煤气的回收与否，由煤气中的CO和O2的含量决定，因此，转炉煤气分析系统的稳定性直接关系到煤气的回收率。

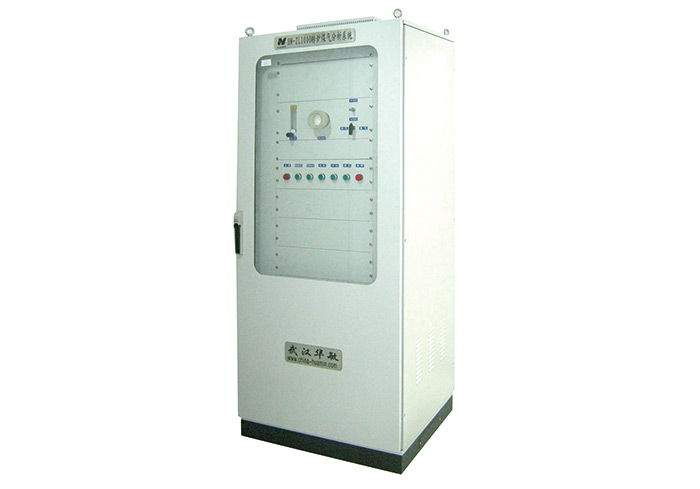

HM-ZL转炉煤气回收分析系统是根据炼钢厂转炉工艺工况条件和要求，采用专利技术的样气预处理系统和先进的分析仪表。整套系统结构简单，维护量小，运行稳定，使用寿命长。

本系统主要由不锈钢取样探头、复式样气预处理单元、分析仪表和控制单元组成。转炉冶炼时连续监测转炉煤气中的CO、O2气体浓度。 该系统适用于各种规格的转炉煤气低温端引风机出口、煤气柜前和煤气柜后监测点，可连续在线分析煤气中CO、O2含量，是转炉煤气回收工艺中煤气质量控制和保证安全生产的关键设备。

◆不需伴热的取样探头

◆复式高效过滤装置

系统配置

双线单表系统：两套预处理系统配置一套分析系统。一条预处理在吹扫时，另一条正常运行，二条线自动交替循环运行，保障系统连续不断工作，大限度提高煤气回收效率。

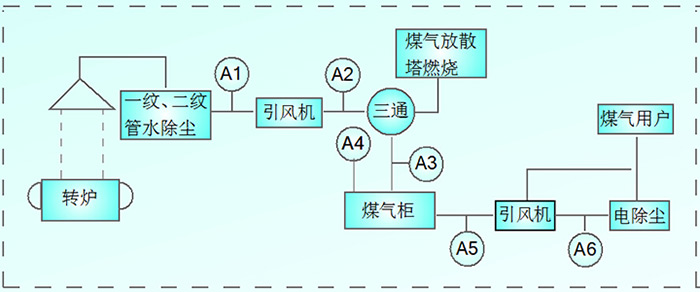

系统检测点

标准规格

测量范围：CO：0-100%;O2：0-5%

系统信号输出：4-20mA(每组份一路输出)

以上为系统标准规格，如有特殊工艺要求可调整!

系统能源介质要求

N2：纯度：99.99%;压力：0.6~1.0Mpa;流量：40NM3/24h

220V交流电 3KVA
